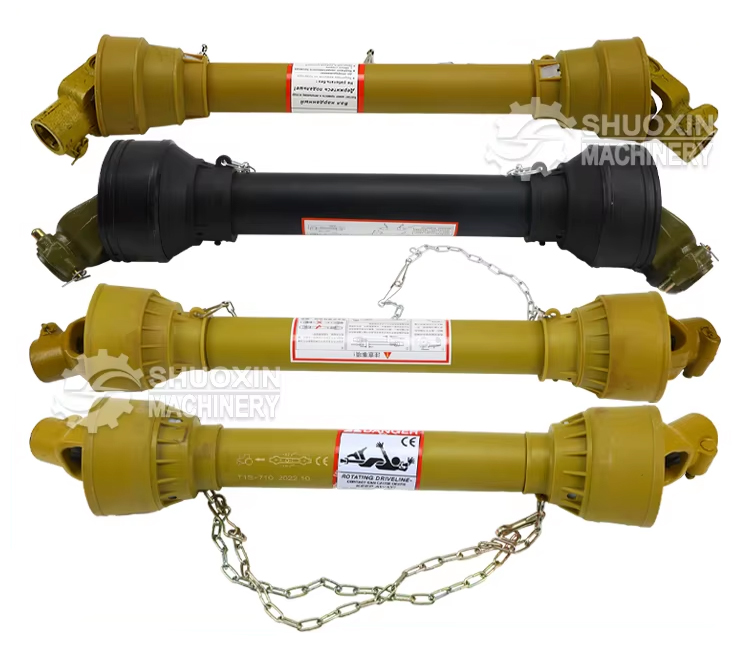

Traktori sõiduvõllid

Selletraktori sõiduvõllidon põllumajandusmasinate jõuülekandesüsteemi olulised komponendid. Nende peamine funktsioon on mootori võimsuse tõhusaks ülekandmine ratastele või sellega kaasnevatele põllumajandusmasinatele, mis on põhikomplekt, mis tagab traktori töö efektiivsuse ja sõiduohutuse.

Struktuurne kompositsioon

Käigukasti võlli toru: valmistatud ülitugevast alumiiniumist sulamist, see on jõuülekande põhikomponent ning talub pöördemomenti ja painutavat stressi.

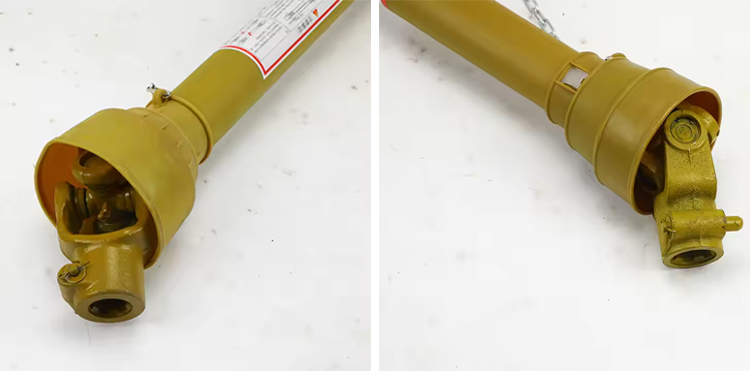

Universaalne liigend: see võimaldab sisend- ja väljundotsade vahelist jõuülekannet, mis pole samal tasapinnal. Maksimaalne nurk võib ulatuda 80 °. See võtab sujuva ülekande tagamiseks kasutusele kuulipuuri struktuuri.

Sidumine ja kaldvõll: ühendab käigukasti ja ajami telje. Ristkülikukujuline kaldus käigu kujundus suurendab ülekande täpsust.

Laagrid ja tihendid: koos sügava soone kuullaagrid (kiire ja raske koormuse korral), silindrilised rulllaagrid (tugeva koormuse kandmise mahutavusega) ja libisevad laagrid (madala kiiruse ja raske koormuse korral). Õli tihendid takistavad määrdeõli lekkeid.

Tavalised kujundid ja omadused

Spline'i kujutraktori sõiduvõllidvõib otseselt mõjutada selle pöörlemise efektiivsust ja koormuse kandmise mahtu ning see on rakendatav ka erinevate rakenduse stsenaariumide korral.

Ristkülikukujuline splain

● See võtab kasutusele väikese läbimõõduga tsentreerimise meetodi, tagades hea tsentristantsi stabiilsuse. Kuumtöötluse põhjustatud deformatsiooni saab kõrvaldada jahvatamise teel, et tagada ülitäpsus.

● Mitme hammastega saab see koormuse hajutada ja sobib fikseeritud ühendusteks või libisemisühendusteks keskmise ja väikeste koormustega.

● Hambajuur on suhteliselt pinnapealne, mille tulemuseks on väiksem pinge kontsentratsioon. Võlli ja jaoturi tugevus on vähem nõrgenenud ning lihvimise abil saab saavutada suure täpsuse.

● Seda kasutatakse tavaliselt traktorite, autode, tööpinkide jms mehaanilistes edastustes ning see sobib eriti olukordadeks, mis nõuavad suurt joondamist ja juhendamist.

Pahe

● Hamba profiil on innukas kõver. Koormuse korral tekitab see radiaalset jõudu, tagades, et iga hammas on ühtlaselt stressis, mille tulemuseks on kõrge tugevus ja pikk kasutusaja.

● Seda saab tavaliselt kasutada külghammaste joondamiseks või ka suure läbimõõdu või väikese läbimõõduga joondamiseks.

● Protsess on sarnane käikude protsessiga, muutes suurepärase täpsuse ja vahetatavuse hõlpsaks.

● See sobib ühenduste jaoks suurte koormustega, kõrge joondamise täpsuse nõuete ja suurte mõõtmetega.

Kolmnurkne splain

● Lihtne töötlemine: hambad on väikesed ja arvukad, hõlbustades reguleerimist ja kokkupanekut ning põhjustades võlli ja sõlmpunkti minimaalset nõrgenemist.

● Sobib staatiliste ühenduste jaoks väikeste läbimõõtude ja madala koormusega, näiteks õhukese seinaga osade ühendused.

● Lihtne struktuur ja madalad tootmiskulud.

Needtraktori sõiduvõllidShuoxin® toodetud ja välja töötatud on peamiselt loodud selleks, et pakkuda pidevalt tõhusaid ja vastupidavaid ülekandelahendusi globaalsele põllumajandusele, võimaldades rohkematel põllumeestel oma põllumajandustoiminguid hõlpsalt läbi viia.
