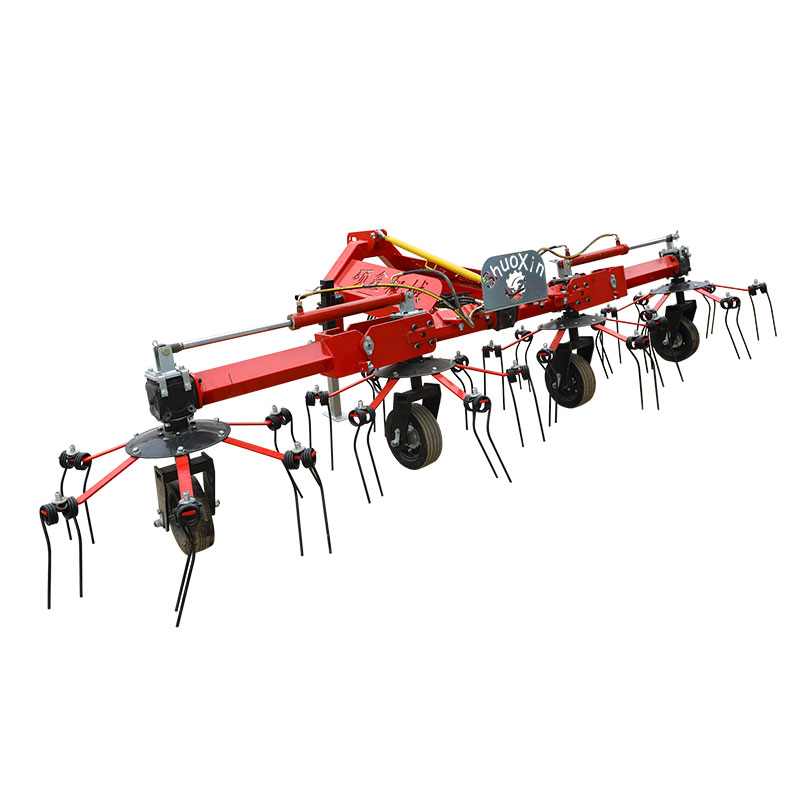

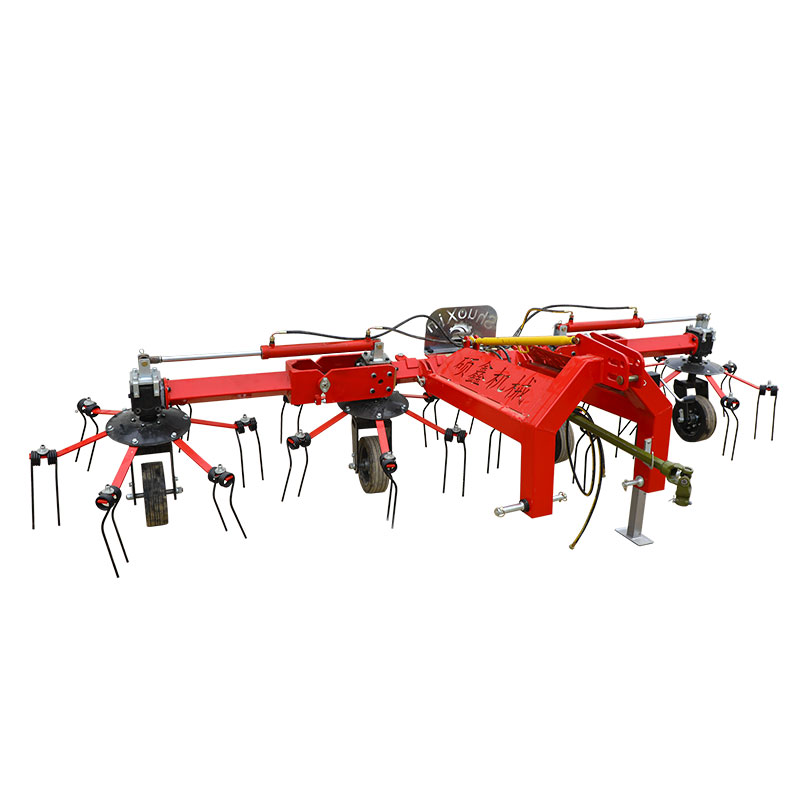

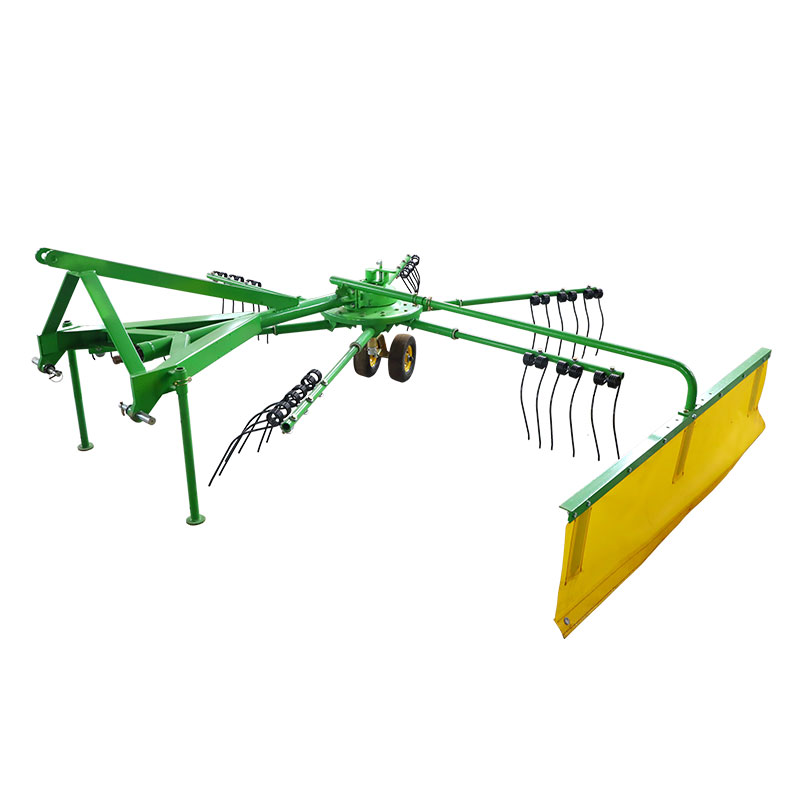

Pukseerimine heina reha rotary heina pöörlev reha

Shuoxin pukseerib heina reha pöörlevat heina rotaaris reha tootjat ja tarnijat Hiinas, kes saavad hulgimüügi pukseerida heina reha rotar -heina pöörlemas reha.

Pöördreisid on saadaval pöörleva ja vedru tüübiga. Operatsiooni ajal veedab reha traktor edasi ja neid juhib väljundvõll.

Seda kontrollib keskele paigaldatud fikseeritud nukk ja pöörleb keskelje ümber, et täita selliseid toiminguid nagu umbrohutõrje ja rohu eemaldamine.

Pöörleva vedru reha on varustatud paljude vedruhammastega pöörleva osa ümber ja vedruhambad avatakse Swardi operatsiooni teostamiseks tsentrifugaaljõud.

Kui muudate vedru hamba kinnitusnurka, saate rohutöö teha.

Pöörleva rohuharude haarded on lahtised, karjamaade vähene, kerge reostus ja töökiirus kuni 12–18 km/h, muutes need korjamisseadmetega hõlpsasti.

Horisontaalne pöörlev reha koosneb peamiselt vedrustusseadmest, kõndimisrattast, reha hambast, segunevast deflektorist ja kiiruse reduktorist. Töö ajal annab toite traktori väljundvõll. Selle tööpõhimõte on järgmine: võimsus edastatakse kiirusevahetuse käigukasti kaudu läbi universaalse vuugiülekande võlli, läbi esimese astme kaldus käigu aeglustuse, pöörleva kettavõlli pöörlemise, pöörleva ketta pöörlemise ja rattaseadme vertikaaltelje kõndimise käigukasti kehas fikseeritakse poltide ja väikeste ümmarguste pähklite abil. Lõualuu hambakomplekt kinnitatakse pöördlaual pöördelaua reha hambaistme abil. Pöördlaua pöörlemisel pöörleb reha hamba käsi pöördlaua pöörlemisega, mõistes sellega karjamaa. Integreeritud toimingud

I. Pukseerimise heina reha rotant heina pöörlev reha

Reha on sööda koristusmasin, mis integreerib karjamaa rehad. Pärast karjamaa koristamist peab karjamaa olema nii kiiresti kui võimalik pallioludeni jõudmiseks päikesevalgustusega. Laotur võib karjamaale ühtlaselt levitada põllul, mis hõlbustab vee kiiret aurustumist ja hõlbustab karjamaa lõikamist pallides või kuivadel enne silo. Kui karjamaa niiskus võib jõuda olekusse, kus seda saab kuivatada, kogutakse põllukultuurid rehaga aitiks ja purustatakse ribadesse, valmistudes operatsioonide sidumiseks. Kui reha töötab, kasutage põllukultuuri õrnalt kolimiseks või levitamiseks kevadisi hambaid, vältides karjamaa või rohelise sööda kvaliteedi parandamiseks saagis sisalduvaid segaseid prahti või kive.

Rotary niiduki tööstuse standardi JB/T 10905-2008 andmetel peaks niiduk vastama järgmistele standarditele:

Maggoti kollektsioon peaks olema puhas, karjamaa kaotamine on

Väike ja lekkekiirus peaks olema alla 5%;

(2) virna laius on 2 ~ 4,0 m;

(3) lutserni tootlikkus on 2,0 ~ 4,8 hm2/h;

(4) Reha võimsusala on 17,5-25 kW.

Pöördreisid on saadaval pöörleva ja vedru tüübiga. Operatsiooni ajal veedab reha traktor edasi ja neid juhib väljundvõll. Seda kontrollib keskele paigaldatud fikseeritud nukk ja pöörleb keskelje ümber, et täita selliseid toiminguid nagu umbrohutõrje ja rohu eemaldamine. Pöörleva vedru reha on varustatud paljude vedruhammastega pöörleva osa ümber ja vedruhambad avatakse Swardi operatsiooni teostamiseks tsentrifugaaljõud. Kui muudate vedru hamba kinnitusnurka, saate rohutöö teha. Pöörleva rohuharude haarded on lahtised, karjamaade vähene, kerge reostus ja töökiirus kuni 12–18 km/h, muutes need korjamisseadmetega hõlpsasti.

Ii.Main Struktuur ja tööpõhimõte

Vastavalt karjamaade ja masinasuuna vahelisele seosele võib reha jagada horisontaalseks ja külgmiseks kategooriaks (mudel kasutab külgroosi).

Külgroog integreeritud rohi on paralleelne masina edenemise suunaga. Kuna rohul on väike liikumine ja väiksem kaasamine, on rohu profiil pärast koristamist suhteliselt kena, lahti ja ühtlane ning sobib kõrge tootlusega loodusliku rohumaa ja kunstliku rohumaa jaoks.

Karjamaa koristamise kvaliteedi ja tõhususe tagamiseks kasutatakse külgmiste rehade põhimõtet ja struktuuri.

1. reha võimsus

Mudel võtab kasutusele kolmepunktilise vedrustuse, mille toiteallikaks on ees oleva traktori väljund splaini võlli ja edastab võimsust läbi sissetõmmatava splaini võlli. See tähendab, et traktori sõidu ajal saab niiduki tööd pärast riputamist alustada ja peatada, et niiduki saaks alustada ja peatada tahtmise korral, kui see ei tööta ega pööra, et parandada selle rakendatavust.

2.Hohi üldine struktuur

Nagupukseerimine heina reha rotary heina pöörlev rehaTal on palju funktsioone, nagu näiteks rohu kiirustamine, tasandamine, kuivatamine ja liikumine, reha saab kasutada puhta ja regulaarse karjatatava rohu integreerimiseks ning karjamaadel on lühem reisimine ja karjamaade arv väheneb ning rohu kaotamine ja juurdepääs kõrgemale toitekompositsioonile, mis on kooskõlas loomaste atribumi söötmise moodsa kontseptsiooniga. Sel eesmärgil on allpool toodud meie ettevõtte horisontaalse pöörleva reha üldine struktuur.

Horisontaalne pöörlev reha koosneb peamiselt vedrustusseadmest, kõndimisrattast, reha hambast, segunevast deflektorist ja kiiruse reduktorist. Töö ajal annab toite traktori väljundvõll. Selle tööpõhimõte on järgmine: võimsus edastatakse kiirusevahetuse käigukasti kaudu läbi universaalse vuugiülekande võlli, läbi esimese astme kaldus käigu aeglustuse, pöörleva kettavõlli pöörlemise, pöörleva ketta pöörlemise ja rattaseadme vertikaaltelje kõndimise käigukasti kehas fikseeritakse poltide ja väikeste ümmarguste pähklite abil. Lõualuu hambakomplekt kinnitatakse pöördlaual pöördelaua reha hambaistme abil. Pöördlaua pöörlemisel pöörleb reha hamba käsi pöördlaua pöörlemisega, mõistes sellega karjamaa. Integreeritud toimingud

Iii. Spetsifikatsioon

1. määramine

2. Sõitke tabel

Pöördredeari alumises otsas on pöördlaud. Pöördlaud ühtlaselt

Jaotab 6 reha relva mööda ümbermõõtu. Reha hambad fikseeritakse pöörlevale kettale. Iga rehahamba käe ots kinnitab paar vedru hambaid. Kui reha töötab, tagab reha hamba käe võimsus pöördlauaga ja reha hambavars pöörab pöörlemisketta abil, mõistes sellega reha reha toimingut.

Laadimisplaadi ülemisel osal on reguleeriv käepide (nagu joonisel näidatud), tõstab käepideme ja pöörab pöördlauda kalmaari riba nurga reguleerimiseks. Erinevatel nurkadel on erinevad funktsioonid, nii et masinal on erinevad funktsioonid, peamiselt sward rohtu, lamendamine, päikesekuivatamine, migratsioon ja nii edasi.

3.Tine

Reha struktuur on näidatud joonisel. Reha hamba ülemine ots valmistatakse kerimisvormiks, et suurendada selle elastsust, et takistusest hõlpsalt üle saada. Tinehamba alumine ots on moodustatud kaare kujuga, nii et karjamaa saab tõsta ja veeretada mööda hambapinda ning vedrurõnga pööratakse. Vasakul ja paremal on ringide arv võrdne vasaku ja parema nelja ringiga. Kasutades 60Si2Mn materjali, vastupidavat ja head elastsust.

4.pto võll

Ajami võll edastab peamiselt traktori väljundvõimsuse reduktorile. Traktori väljundvõlli ja kiiruse reduktori sisendvõlli suure vahemaa tõttu ühendatakse jõuülekande usaldusväärsuse tagamiseks ülekandevõlli üks ots traktori väljundvõlliga vastavalt kiiruse nõuetele ja edastusvajadustele ning teine ​​ots läbib haakese. See on ühendatud reduktori hammasratta hammasratta võlli sisendotsaga, et realiseerida toite sujuv ülekande.

5. Transmissimismehhanism

Positsiooni- ja struktuurinõuete kohaselt asetatakse reduktor kaubaalusele 4, selle sisendotsa väike kaldus käiguvõll on ühendatud käigukasti võlliga ja suure kaldus hammasrataste võlli splaini otsa väljundotsa on ühendatud kettaga. Konstruktsioon on näidatud alloleval joonisel.

Iv.Kõrnake heina reha rotaritava heina pöörleva reha installimise nõuded

Pärast korrigeerimist vastavalt tootepakendiloendile valige tasane korrus ja jätkake kokkupanekut järjekorras.

1. Pöörake peamine raami tagurpidi, seejärel paigaldage kõndimisrehvid;

2. Pöörake peamine raami tagurpidi ja pange kaks jalga esiotsa, et peamine raam tasakaalus hoida.

3. Pange ülemine varda varras korraga kokku, pöörake tähelepanu, et veenduda, et varda otsalaager peab olema nukkisoones, et nukk saaks pöörata, et piikide hammas ümber pöörata;

4. Paigaldage rohu deflektori ühendusvarras ja ühendage rohu deflektor.

Sisestage sisendvõll 6 sisendveo võlli 6 ja kinnitage tihvt paigaldamise lõpuleviimiseks.

V.operatsioon ja kasutamine

1. lisage enne kasutamist täielikult määrdeaine iga pöörleva osa juurde;

2. Reguleerimisel laske traktor peatamiseks ja selle peatamiseks aeglaselt maapinnale. Range kohandamine ja hooldus alglaadimisseisundis;

3. Operatsiooni ajal peaks juht kinnitama, et enne operatsiooni alustamist ei ole teatud vahemikus üks või muud takistused;

4. töö lõpus on vaja valida tasandamissaidi, et tagada tööriistade ohutu parkimine;

5. Operatsiooni ajal ei tohi nad suvaliselt teravaid pöördeid teha ja on keelatud tõsta tööriista maad pöörlemata.

6. Transpordi korral võtke tagant väljundvarustus maha, et veenduda tööpinkide peatumine, tööpink tõstab maapinnast enam kui 20 cm kaugusel ja lühendab rohu ühendusvarda, et hõlbustada transporti.

Vi. hooldamine ja tõrkeotsingu

1. kontrollige regulaarselt kõigi poltide ja pähklite pingutusastet;

2. tagamaks, et käigukasti määrimine paikneks, elastne pöörlemine;

3. Veendumaks, et laager pole kahjustatud, on hamba kuju välimus ideaalne, kulunud või kahjustatud osade õigeaegne asendamine;

4. Kontrollige vastavaid asju iga 8 töötundi järel.
